El acoplamiento magnético está compuesto por un rotor magnético exterior, un rotor magnético interior y una cubierta de aislamiento. El rotor magnético exterior está conectado con el motor y expuesto al exterior. El rotor magnético interno y el eje de la bomba están integrados, y todo el rotor está contenido en la carcasa de la bomba y el manguito espaciador y está sumergido en el medio de transmisión.

El manguito espaciador, que se encuentra entre el rotor interior y el exterior, se fija en la carcasa de la bomba de modo que la carcasa de la bomba y el manguito de aislamiento sean una cámara completamente sellada y conectada entre sí.

Los imanes están dispuestos de cerca a lo largo de la dirección circunferencial en la superficie cilíndrica exterior del rotor interior y la superficie cilíndrica interior del rotor exterior, formando una combinación de circuito magnético push-pull.

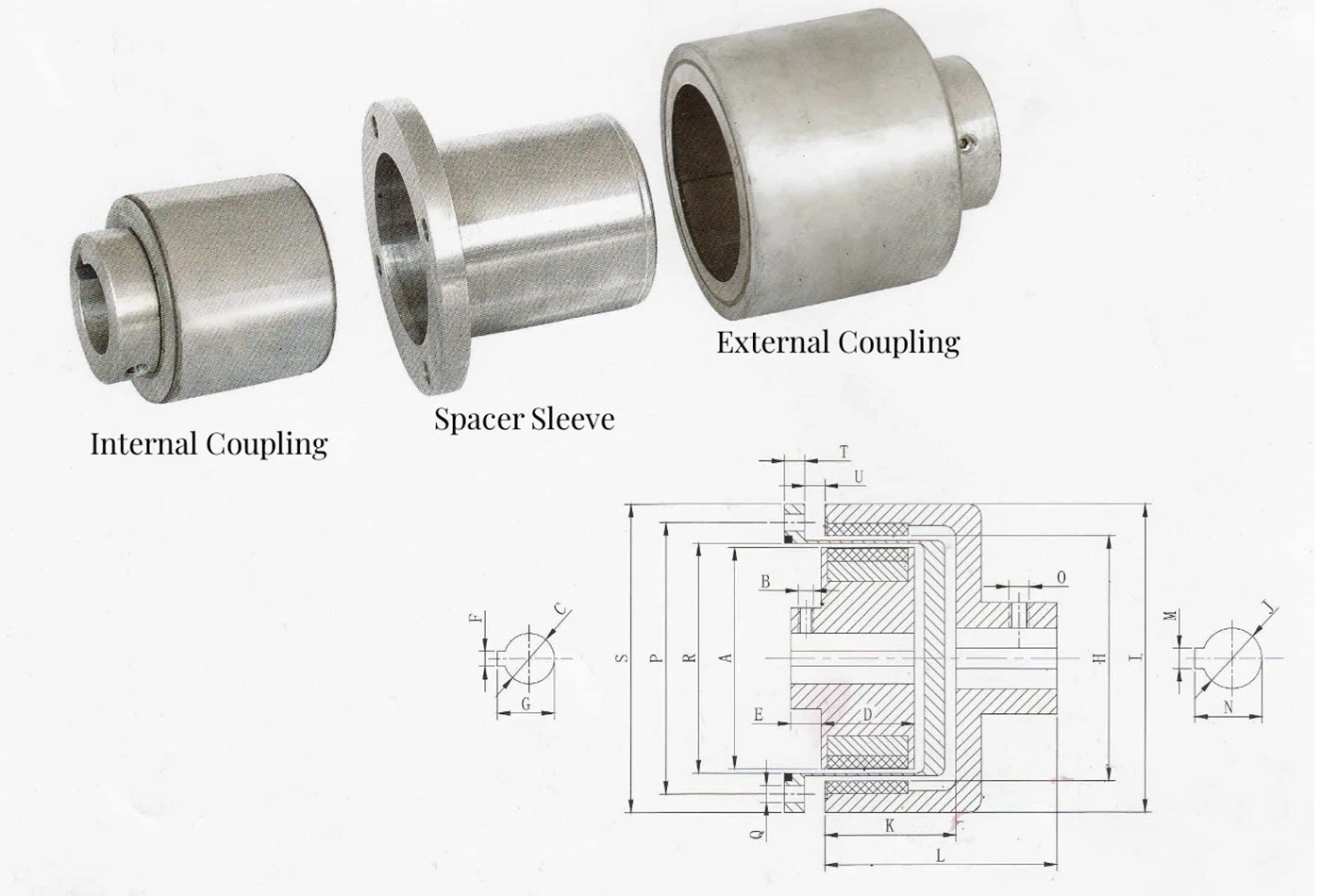

001-Component

N º de Modelo.	Par nominal (Nm)	Acoplamiento interno								Acoplamiento externo								manga espacial
N º de Modelo.	Par nominal (Nm)	A(Φ)	B	C(Φ)	D	E	F	G	pasador del eje	H(Φ)	I(Φ)	J(Φ)	K	L	M	N	O	P(Φ)	Q	R(Φ)	S(Φ)	T	U
IPMC02-1LM00	1	28	-	10	20	3	13	11.4	M5x12	35	48	10	28	44	-	-	M5	42	4-Φ4.5	30	52	6	6
IPMC02-3LM00	3	35	-	10	26	3	18	11.4	M5x12	42	60	14	35	55	5	16.3	M5	50	4-Φ5.5	38	60	6	6
IPMC02-5LM00	5	42	-	12	27	4	18	13.8	M6x16	49	72	16	33	63	5	18.3	M5	60	4-Φ6.6	44	74	8	8
IPMC02-10LM00	10	56	-	12	30	4	20	13.8	M6x16	63	89	18	44	74	6	20.8	M6	75	4-Φ6.6	58	89	8	8
IPMC02-16LM00	16	56	-	14	45	5	25	16.3	M6x16	63	89	198	59	89	6	20.8	M6	75	4-Φ6.6	58	89	8	8
IPMC02-20LM00	20	71	-	16	48	5	20	18.3	M6x16	78	109	24	63	108	8	27.3	M8	100	6-Φ6.6	73	118	8	8
IPMC02-22LM00	22	88	-	20	37	6	25	22.8	M8x20	97	122	24	52	92	8	27.3	M8	108	6-Φ6.6	91	122	8	8
IPMC02-30LM00	30	88	-	20	50	6	25	22.8	M8x20	97	122	24	70	120	6	27.3	M8	108	6-Φ6.6	91	122	8	8
IPMC02-30LM01	30	56	-	16	66	5	16	18.3	M6x16	66	110	20	85	120	10	22.8	M6	80	6-Φ6.6	60	110	12	6
IPMC02-40LM00	40	101	-	25	50	8	35	28.3	M10x20	109	140	38	70.2	141	10	41.3	M10	126	6-Φ9.0	103	140	12	6
IPMC02-50LM00	50	101	-	25	60	8	36	28.3	M10x20	109	140	38	75	125	10	41.3	M10	126	6-Φ9.0	103	140	12	6
IPMC02-65LM00	65	101	-	25	75	8	45	28.3	M10x20	109	140	38	96	166	10	41.3	M10	126	6-Φ9.0	103	140	12	6
IPMC02-80LM00	80	141	-	35	65	10	45	38.3	M12x25	152	180	42	83.5	143	12	45.3	M10	165	8-Φ9.0	145	180	12	6
IPMC02-120LM00	120	141	-	35	60	10	47	38.3	M12x25	152	180	48	80	130	14	51.8	M10	165	8-Φ9.0	145	180	12	6

003-Magnetic coupling assembly

Solicitud

La capacidad de separar herméticamente dos áreas sin dejar de transmitir potencia mecánica de una a la otra hace que estos acoplamientos sean ideales para aplicaciones en las que la prevención de la contaminación cruzada es esencial. Por ejemplo: sectores hidráulicos, sistemas de dosificación, compresores, esterilizadores, hornos industriales, biotecnología, equipos submarinos, industria farmacéutica, industria química, industria alimentaria, generadores y mezcladores.

Principios de funcionamiento

El acoplamiento magnético funciona utilizando la energía generada por imanes permanentes. No se necesita fuente de alimentación externa. Estos son imanes permanentes, no electroimanes.

Preguntas más frecuentes

Necesitamos tu ayuda para diseñar el acoplamiento magnético permanente.

¿Cuánto torque (fuerza) le gustaría transmitir?
¿Cuál es la velocidad de trabajo? (velocidad o RPM)
¿Cuál es el rango de temperatura de funcionamiento?
¿Se requiere la cubierta de contención? ¿Qué diferencial de presión le gustaría que acomodara el diseño?
Referencia de dimensiones

Acoplamiento externo

1). Tamaño del eje

2). Tipo de montaje
